Экранированный кабель: что это, типы и где применяется для защиты от помех

Экранированный кабель — это проводник, конструкция которого включает специальный защитный слой (экран) для подавления электромагнитных помех. Экран работает в двух направлениях: защищает передаваемый по жилам сигнал от внешнего электромагнитного 'шума' и предотвращает излучение помех самим кабелем во внешнюю среду. Это критически важно для слаботочных, измерительных и управляющих цепей.

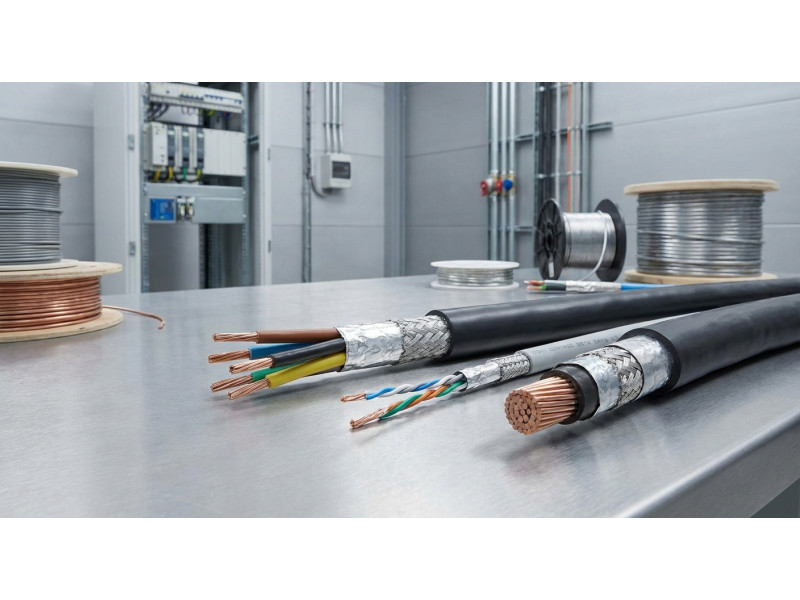

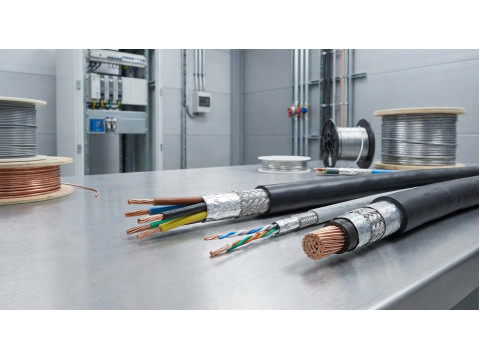

Конструкция и типы экранов

Экран представляет собой заземляемый проводящий барьер, расположенный вокруг одной или нескольких токопроводящих жил. Его эффективность напрямую зависит от материала и конструкции.

Фольгированный экран (FTP/STP): Слой алюминиевой или медной фольги. Обеспечивает 100% покрытие, эффективно защищая от высокочастотных помех. Часто дополняется дренажным проводом для удобства заземления.
Экран в виде оплетки (SFTP): Сетка из тонких медных или луженых медных проволок. Обладает высокой механической прочностью и гибкостью, хорошо работает против низкочастотных помех, но имеет покрытие около 70-95%.
Комбинированный экран: Сочетание фольги и оплетки. Такой вариант используется в кабелях, где требуется максимальная защита от помех в широком диапазоне частот.

Важно: Эффективность экрана напрямую зависит от его целостности и правильного заземления. Незаземленный или поврежденный экран не выполняет свою функцию и может сам стать источником помех, работая как антенна.

Сферы применения экранированных кабелей

Выбор конкретной марки кабеля зависит от условий эксплуатации и требований к защите сигнала. Ниже приведены основные области, где применение экрана является обязательным.

Область применения	Типичные марки кабеля	Назначение
Цепи управления и автоматики	МКЭШ, КГВЭВ	Подключение датчиков, контроллеров, реле
Силовые цепи рядом с электроникой	ВВГЭнг, ПвВГЭнг	Питание электродвигателей, станков
Измерительные приборы	МКЭКШВ	Передача точных аналоговых сигналов
Автомобильная проводка	Специализированные автопровода	Подключение бортового компьютера (ЭБУ), датчиков ABS

Совет: При монтаже экран (оплетку или дренажный провод) следует заземлять только с одной стороны — как правило, со стороны источника сигнала или шкафа управления. Заземление с двух сторон может создать 'земляную петлю', которая приведет к появлению паразитных токов и усилению помех.

Заключение

Экранированный кабель — это не просто провод с дополнительным слоем, а ключевой элемент для обеспечения стабильной и безошибочной работы электронного оборудования в условиях электромагнитных помех. Правильный выбор типа экрана и соблюдение технологии монтажа, особенно в части заземления, гарантируют надежную защиту сигнала.
